Nvme 硬盤拷貝機 SHD20N
產品詳情
1、產品簡介
SHD-20N是新一代M.2 SSD拷貝機，采用最新的PCIe 2.0 X4及SATA3.0(6Gbps) (同時向下兼容SATA2.0)協議設計，性能強勁，SATA復制速度高達36GB/分鐘，PCIe復制速度高達48GB/分鐘。
SHD-20N拷貝機是1拷19，用戶可以通過多個機臺之間串接進行接口數量擴充，也可以根據產能需求自行調配接口數量，大幅提高產線工作效率。
支持多種復制與擦除模式，滿足不同需求。
支持網絡映像下載拷貝功能，可通過USB3.0高速通道和PC進行連接，獲取網絡映像文件，進行映像復制。
支持硬盤接口狀態實時監測，可完整記錄機器所有工作信息，便于產能分析。

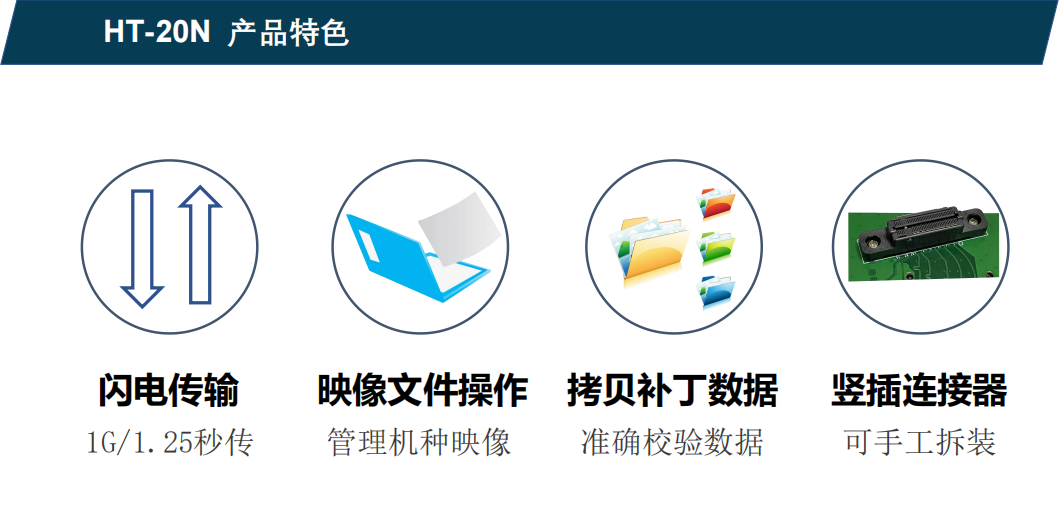

2、產品特色

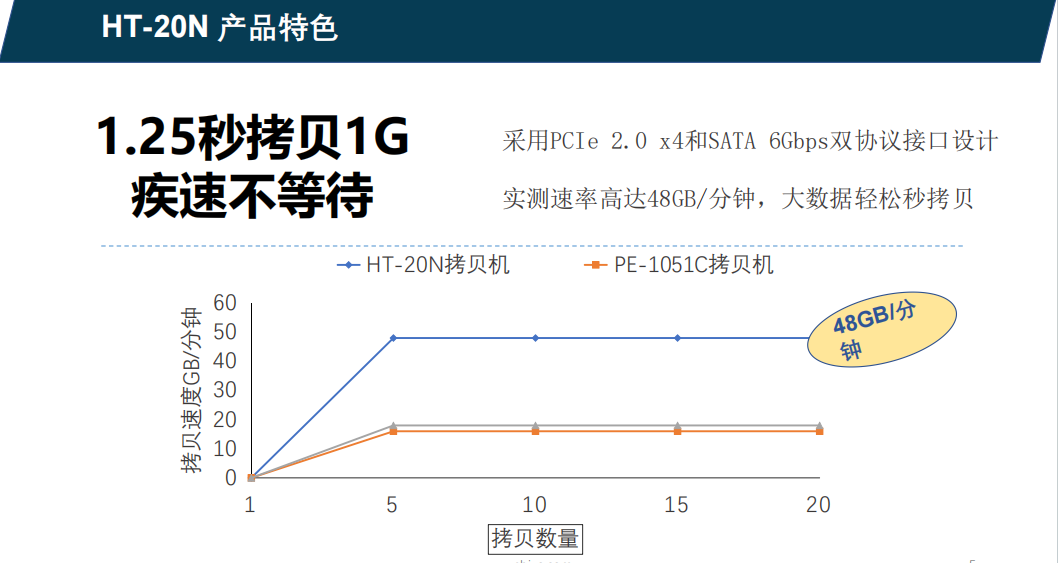

高效穩定的復制速度
針對PCIe的SSD,接口速度高達800MB/s(PCIe)，可實現48GB/min的拷貝效率。
多種復制模式
快速復制：分析母盤的數據結構后，只復制有資料的區域(要求子盤容量不小于母盤容量);
全盤復制：不分析母盤的數據結構，復制整個母盤數據到子盤(要求子盤容量不小于母盤容量);
百分比復制：不分析母盤的數據結構，復制預先設定的百分比數據(需要預先設置要復制的百分比);
快速+百分比復制：快速復制與百分比復制的結合使用;
最嚴謹?shù)谋葘δＪ?/strong>
支持業界最嚴謹?shù)腂it to Bit數據比對校驗方式，確保復制資料100%正確。
多種擦除模式
完整抹除：擦除整個硬盤的數據;
快速抹除：只擦除索引表格，擦除時間短;
DoD資料擦除：按照美國國防部DOD 5220.22-M數據擦除標準進行擦除。
接口數量無限擴充
支持通過串接的方式將多臺機器連接到一起實現接口擴充，可根據產能需求進行接口數量的動態調配。
最大容量硬盤支持
支持所有市面上的最大容量硬盤(采用LBA48bit定址設計)。
自動斷電機制
任何工作模式下，設置自動斷電的延遲時間，確保硬盤的正常斷電。系統默認的延遲時間是3秒。

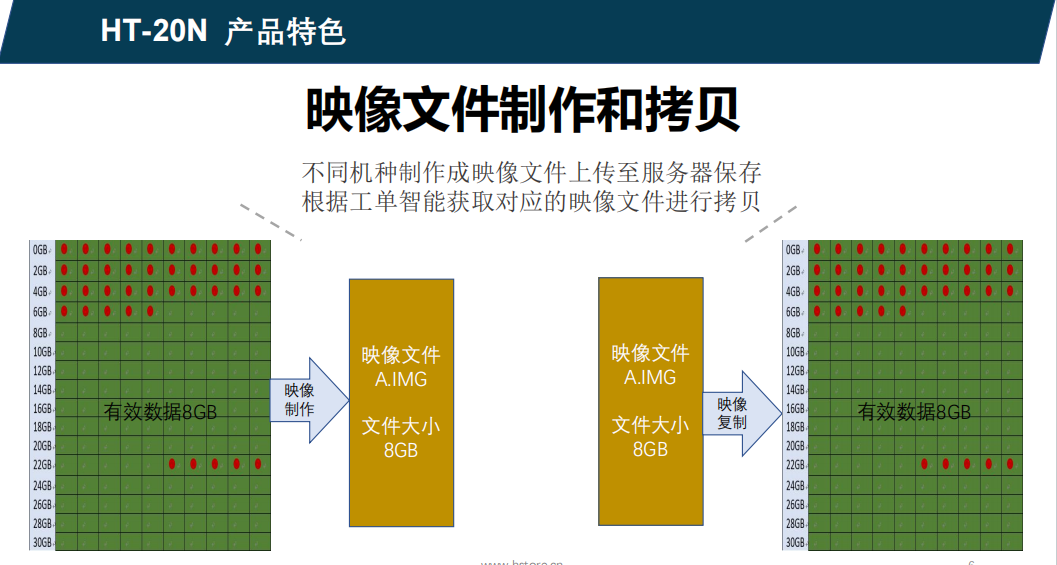

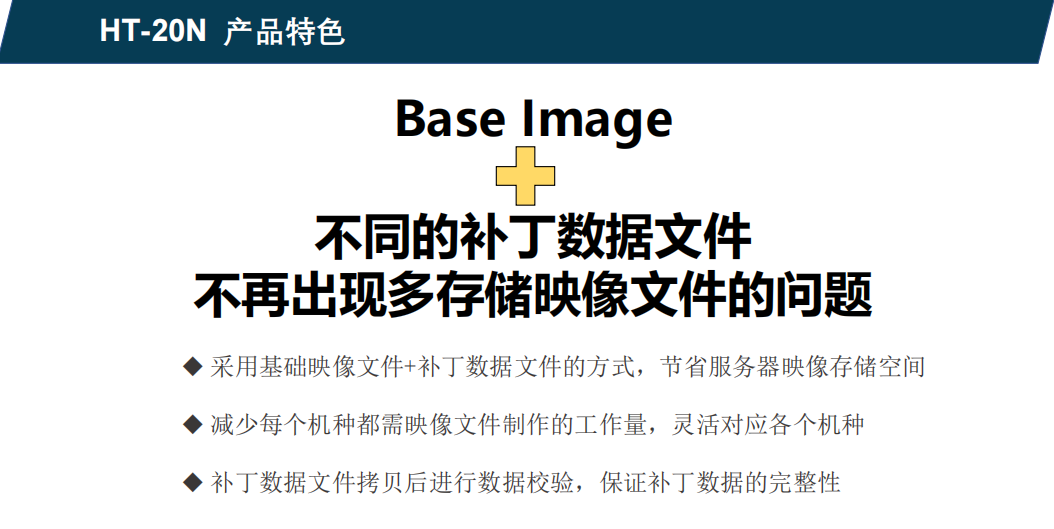

網絡映像上傳/下載/拷貝
使用網絡映像功能可以減少母盤管理，通過USB3.0高速通道與一臺PC連接即可輕松實現網絡映像下載復制。
接口實時監測
完整記錄所有工作信息，包括接口的硬盤序號，工作時間，拷貝數據量等。

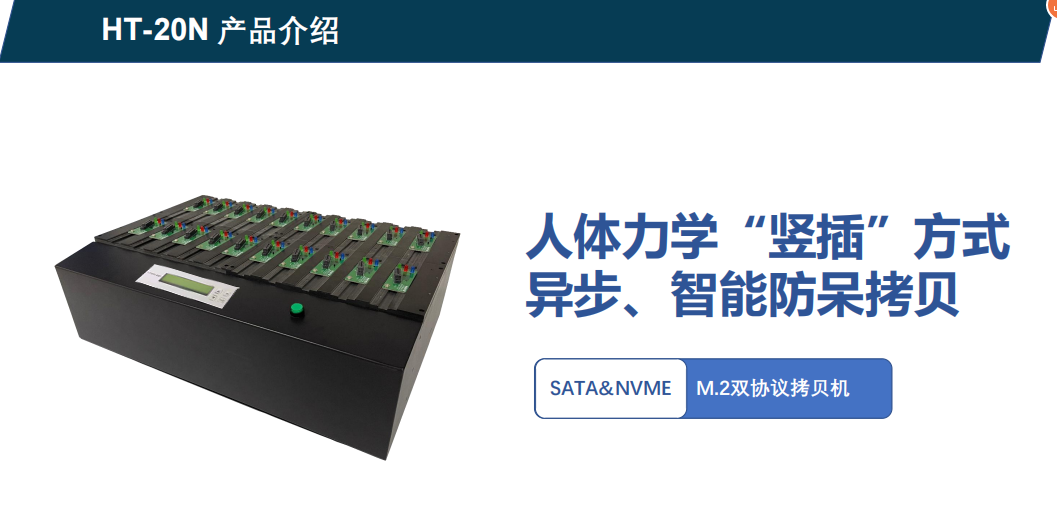

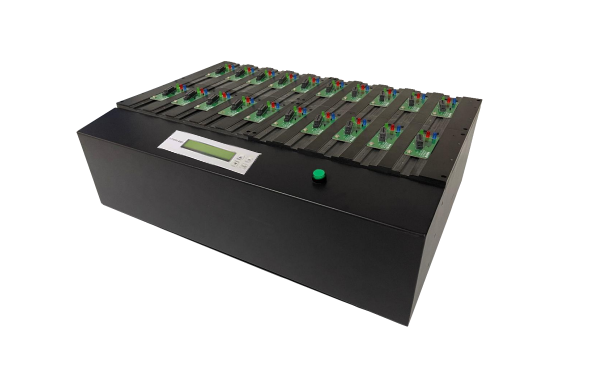

3、產品外觀
產品視圖：
USB3.0接口風扇*3接地端口串接輸入接口串接輸出接口電源接口電源開關
4、操作界面說明
LCD屏幕與操作按鍵
確認鍵向上鍵拷貝速度子盤數量工作模式模·式
取消鍵向下鍵已用時間拷貝進度速度最慢接口拷貝數據量
啟動按鈕(作用等同于“OK”鍵)
端口LED指示
每個端口都有對應紅色和綠色LED，用于指示相應的工作狀態。
LED燈表示工作狀態
| LED燈 | 表示工作狀態 |
| 紅燈常亮、綠燈閃爍 | 硬盤識別中 |
| 紅燈常亮、綠燈常亮 | 硬盤識別完畢 |
| 紅燈熄滅、綠燈閃爍 | 拷貝/擦除/比對工作中 |
| 紅燈常亮、綠燈熄滅 | 拷貝/擦除/比對結果FAIL |
| 紅燈熄滅、綠燈常亮 | 拷貝/擦除/比對結果PASS |

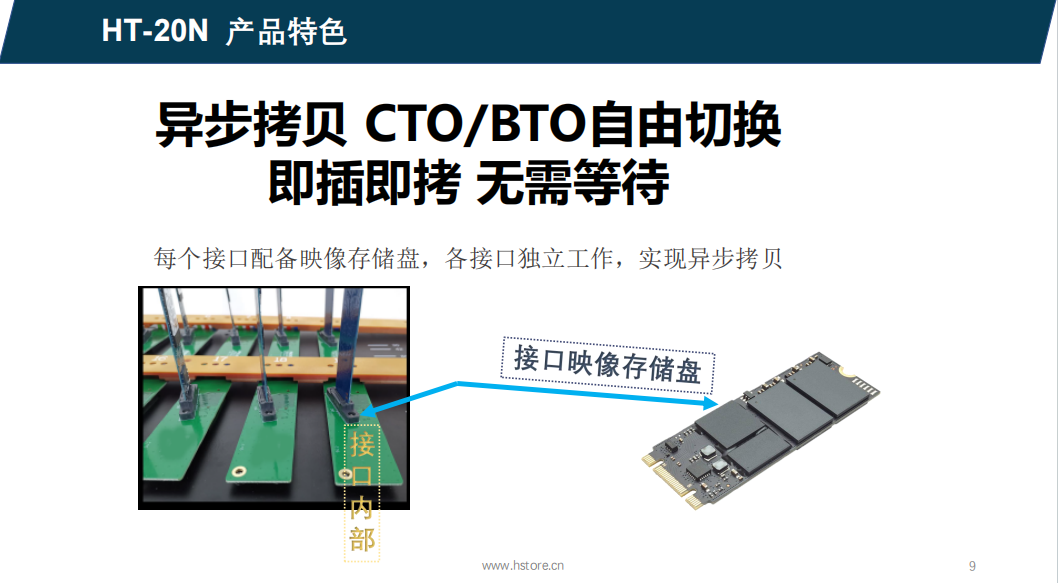

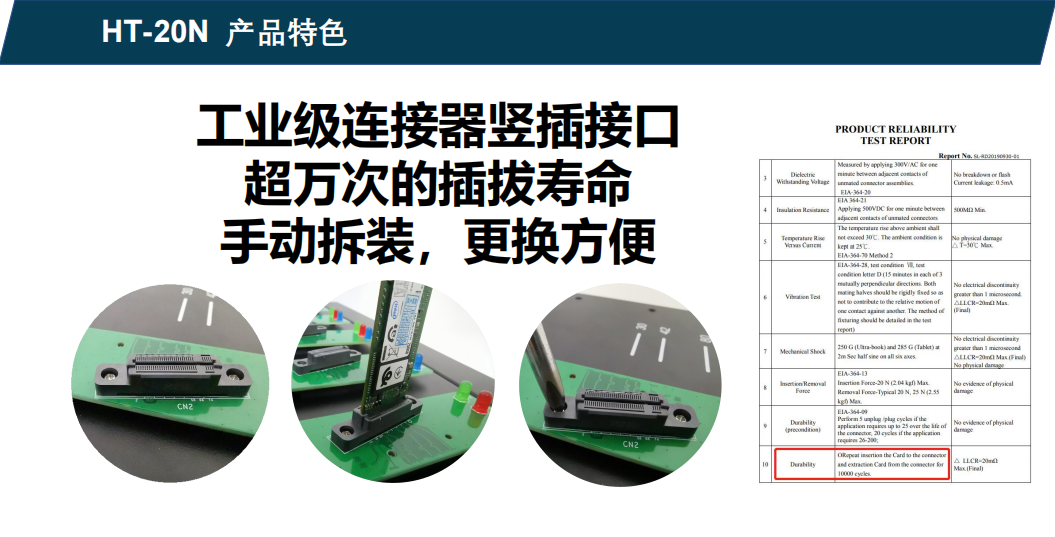

轉接板連接說明
耗材：M.2 SSD轉接板為耗材(如下圖)，更換方法參見“12.附錄---轉接板更換指導 ”
M2. SSD 轉接板
5、注意事項
- 請?zhí)峁┙o拷貝機穩定的交流電源(為避免意外斷電造成損失建議使用UPS不間斷電源)，并盡量在干燥清潔的環境中使用，避免放置于高溫潮濕環境中。
- 使用人員需佩戴防靜電手套和靜電環，并確保機器外殼可靠接地，以防止ESD靜電放電對機器和硬盤的影響。
- 請勿在拷貝機執行任務過程中移除、關閉電源，或者移除及更換硬盤，以免對機器和硬盤造成損傷。
- 請勿在未經專業人員的指導或授權下對拷貝機進行拆解，否則對機器造成的損壞本公司將不予保修。
- 拷貝機具有數據復制及擦除等功能，本公司不會對任何單位或個人利用此功能進行盜版或其它非法行為負法律責任。
- 使用拷貝機前請?jiān)敿?xì)閱讀本手冊。

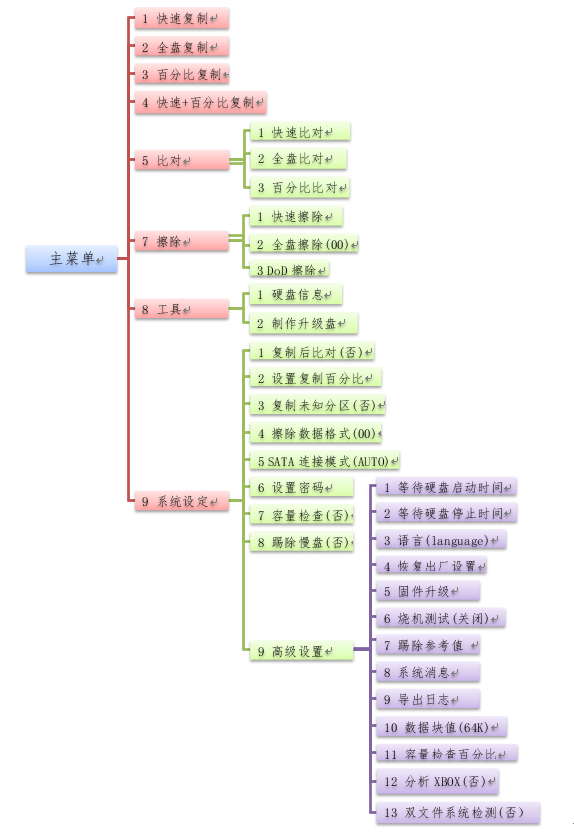

6、功能操作與詳解

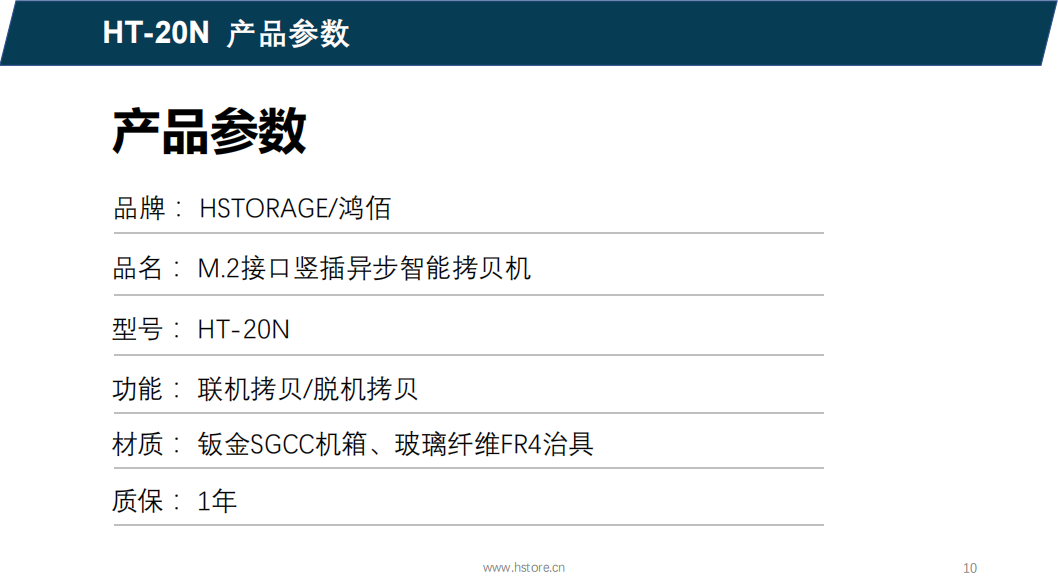

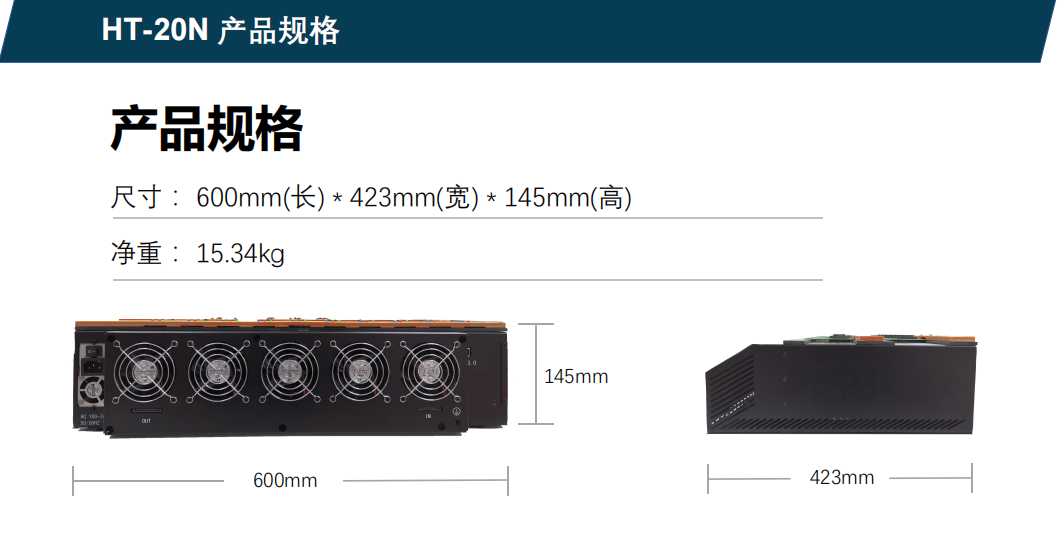

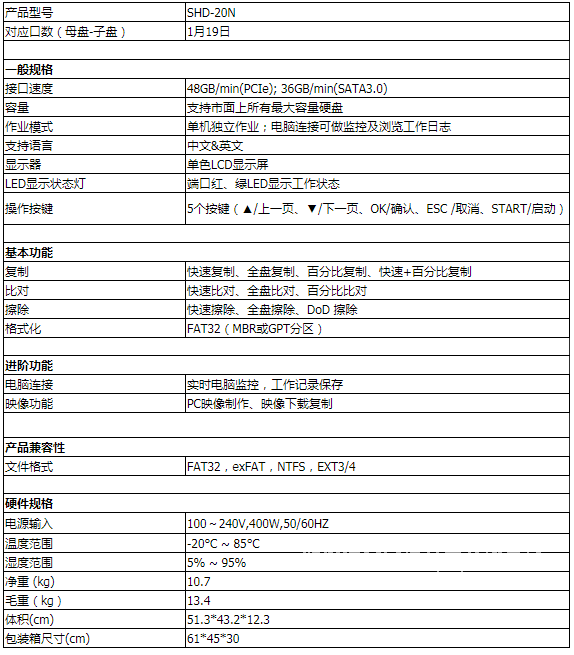

7、SHD-20N拷貝機規格：
